开关电源集训班


本课程以能量传递为主线,培养开关电源生产销售各个环节技术人员和工程师、主设计师以及各类技术质量管理人员。

本课程结合现实开关电源技术发展现状,展开教学。本课程有三地新说,能量筐能量管道新说,通俗易懂。

本课程分四个层次进行教学,分别是:读懂原理图,读懂12个波形,学会各类计算,学会综合调试。

本课程讲授各种能量传递拓扑,以开阔学员视野。

本课程讲授各拓扑间相互演变,以增加学员开关电源原理系统知识。

本课程讲授开关电源主要元器件性能,主要参数测试。还要教测试设备使用。特别是示波器、万用表、电桥的使用。



开关电源集训班教学大纲



第一课、安全知识和三地新说       1天上午

1、三地新说:热地、冷地、大地

2、热地带危险电压原理;

3BUS电容能量反堵原理;

第二课、基础课电世界                1天下午

1、电世界之电压、电流、电阻、电容;

2、半导体之二极管、MOSFET

第三课、基础课磁世界                2天上午



3、电感定义和特性          线圈功能和磁材功能分析

4、变压器

 磁芯为能量管道时初次级电流跳变原理、变压器新的等效模型



第四课、降压BUCK拓扑原理:       2天下午

1、磁芯能量筐原理

2BUCK降压拓扑原理

3、开关两种工作方式

4BUCK拓扑磁芯三种工作模式DCMCCMCRM

5DCMCCMCRM三种模式磁轨迹分析

第五课、反激FLYBACK原理图解读:第3天上午

1、  BUCK拓扑到反激FLYBACK的演变

2、  漏电感空气中能量反堵原理

3、  6+1阅读原理图

注:6BUCK拓扑的6大部件

+1为电压重建电路和电流重建电路或者叫着稳压环和稳流环

第六课  解读十张原理图                  3天下午



第七课、反激电源关键点波形解读:     4天上午

1LN线电压波形解读、

2LN线电流解读

3LN线浪涌电流解读

4BUS电容电压波形解读

5BUS电容充电流波形和能量反堵解读

6Uds波形解读



第八课、反激电源关键点波形解读:     4天下午

7Ip电流波形解读

8、初级线圈电压波形解读

9、次级线圈电压波形解读

10、次级线圈电流波形解读

11、辅助线圈电压波形解读

12、输出纹波电压波形解读

13、软开关理论



第九课、变压器计算:            5天上午

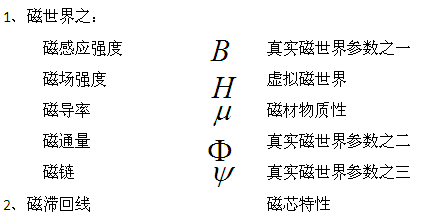

1、磁世界五大参数与磁滞回线;

2、变压器计算6个公式和步骤

第十课、磁芯评估和电感计算:    5天下午

1、评估磁芯四大公式

2、电感计算



第十一课、单管正激和双管正激拓扑:  6天上午

1、磁芯能量管道原理

2、双向励磁原理

3、漏电感空气能量反堵原理



第十二课、对称半桥和不对称半桥:     6天下午

1、对称半桥拓扑能量传递原理

2、不对称半桥拓扑能量传递原理

第十三课、全桥和BOOST升压拓扑:     7天上午

1、  全桥拓扑能量传递原理

2、  推挽拓扑能量传递原理

3   BOOST升压拓扑能量传递

第十四课、功率因数矫正原理:        7天下午

1、功率因数概念与功率因数矫正的意义

2、能量传递方向和节拍

3、大功率有源功率因数矫正原理和实际电路解读

4、无源填谷功率因数矫正原理和实际电路解读

5、小功率功率因数矫正和反激一体实际电路解读

第十五课、安规与EMC                8天上午

1、隔离概念和措施

2I类设备和II类设备的区分

3、普通家用电器各类设备安规标准与测试方法

4EMCEMIEMS概念和检测项目

5EMI各检测项目标准和检测方法

第十六课、可靠性和PCB排板布线        8天下午

第十七课、实操电路解读小电压开发法    8天下午

第十八课、实操                        9天全天

第十九课、实操                       10天全天
